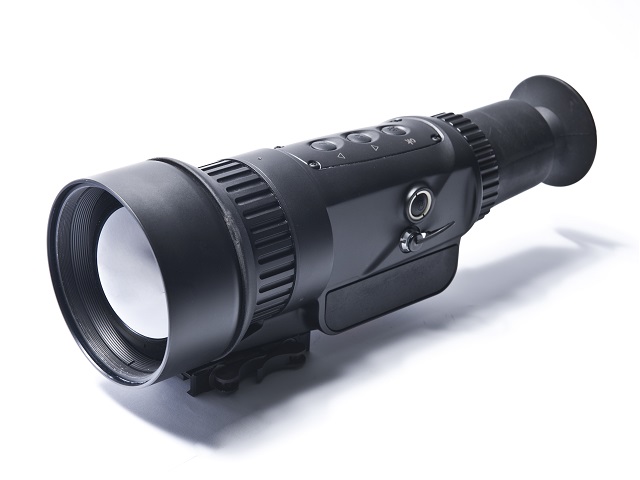

Тепловизионный комплекс «Сканда 100М»

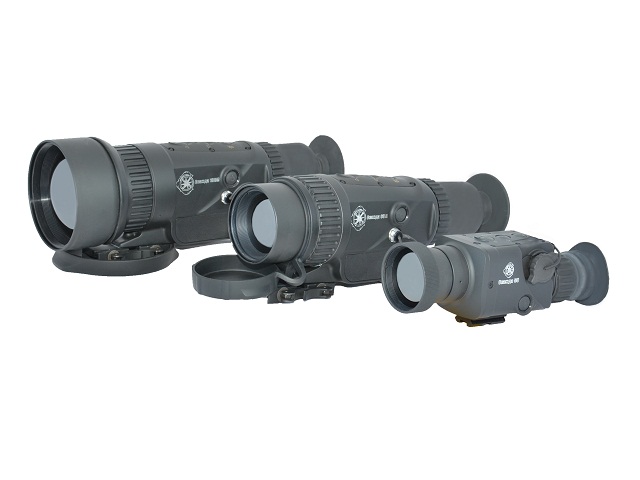

«Сканда 100М» – портативное тепловизионное устройство, являющееся наиболее мощным в линейке продукции разработчика НПО «Сканда Рус». Благодаря своим характеристикам, монокуляр зарекомендовал себя в качестве универсального тактического комплекса, демонстрирующего высокую эффективность и степень надёжности.
Модель «Сканда 100М» прошла испытания на всех основных типах гладкоствольного и нарезного снаряжения. Прибор эффективен для обнаружения, ведения, наблюдения и решения других задач на дистанции до 1500 м, в условиях частично или полностью ограниченной видимости.
Большая дальность обнаружения, высокотехнологичная оптико-электронная схема, продолжительный ресурс автономной работы и бескомпромиссная эксплуатационная надёжность – это те качества, благодаря которым тепловизор «Сканда 100М» снискал должное признание в среде профессиональных охотников и представителей силовых структур.
Технические характеристики «Сканда-100М»
Тепловизионный комплекс-монокуляр создан на основе производительной микроболометрической матрицы. Высокочувствительный ИК-детектор позволяет обнаруживать и распознавать объекты на больших расстояниях, вне зависимости от сложности погодных и климатических условий. Дисплей высокого разрешения обеспечивает качественную картинку, что способствует более точной идентификации цели.
Помимо оптического приближения (3.8х) в модели предусмотрена возможность цифрового увеличения в режимах 2х и 4х. Наличие 25 видов электронных прицельных марок позволяет максимально комфортно подготовиться к результативной стрельбе на любых дистанциях. Тепловизионный прицел «Сканда 100М» имеет облегчённый азотозаполненный корпус класса защиты IP 67, а также линзы, с нанесённым на них защитным покрытием.
| Технические характеристики | |
| Тип прибора | Прицел/Монокуляр |
| Приёмник теплового излучения | Микроболометр |
| Спектральный диапазон работы | 7 — 14 мкм |
| Разрешение матрицы | 640*480 элементов |
| Размер пикселя матрицы | 17 мкм |
| Кадровая частота | 60 Hz (NTSC) / 50 Hz (PAL) |
| Коррекция неоднородности (NUC) | Автоматическая/ручная |
| Полярность отображения объектов | Тепло белым / чёрным |
| Яркость | 3 уровня/автоматическая/ручная |
| Температурная чувствительность (NETD) | <50 mK, при F’/d=1,0 |
| Цифровое приближение | 2х, 4х |
| Выходящий аналоговый видеосигнал | CCIR (PAL)/RS-170 (NTSC) |
| Дисплей | OLED 852×600 элементов |
| Время запуска в рабочий режим | <5 секунд |
| Возможность Видеозаписи | Да, на внешнее устройство видеозаписи. |
| Возможность Фотозаписи | Фото — из полученного видеоизображения |
| Диапазон рабочих температур | от -32°C до +60°C |
| Диапазон температур хранения | от -35°C до +75°C |
| Ударная нагрузка, тест | .375 H&H; .338 Lapua Magnum |
| Механическая вибрация, тест | Синусоидальная, 40 м / с ², 10 — 80 Гц |
| Прицельная марка | Электронная, 25 типов |
| Фокусное расстояние, f ‘ | 100 мм |
| Материал линз объектива | Германий, Высокопрочное углеродное покрытие на внешней поверхности |
| Видимое увеличение | 3,8х |
| Относительное отверстие | 1,25 |
| Угол обзора | 6,2°(гориз.) х 4,7°(верт.) |
| Удаление выходного зрачка | 60 мм |
| Диоптрийная настройка видоискателя | от -4 до +4 диоптрий |
| Питание, непрерывное время работы при t= 25°С | АКБ 2 x 18650 3.7 V,> 6 часов |
| АКБ 4 x 18650 3.7 V,> 14 часов | |
| АКБ 4 x RCR123A 3.7 V | |
| Дальность эффективной стрельбы по РФ | > 1500 м |
| Дальность обнаружения по РФ | > 2640 м |
| Дальность обнаружения по автотехнике | > 6700 м |
| Шаг регулировки марки прицеливания | 17 мм/100 м |
| Тип крепления | Крепёжный механизм стандарта MIL1913. |
| Предназначен для крепления в положении «Прицел» на планке «Picatinny» (MIL-STD-1913 RAIL/STANAG 2324 RAIL) |
|
| Исполнение защиты прибора | IP 67, азотозаполненный |
| Размер (ВхШхД) без наглазника | 110 мм x 95 мм x 293 мм |
| Вес | 1470 г |
