Тепловизионная предобъективная насадка «Сканда ТНП-60»
Предобъективная насадка «ТНП-60» – это компактный тепловизионный прибор неохлаждаемого типа, расширяющий возможности штатной стрелковой оптики. Увеличенная дальность эффективной стрельбы, широкий диапазон баллистической корректуры, возможность выслеживания целей в условиях затруднённой или нулевой видимости – все эти качества делают изделие «Сканда ТНП-60» незаменимым помощником профессиональных стрелков.

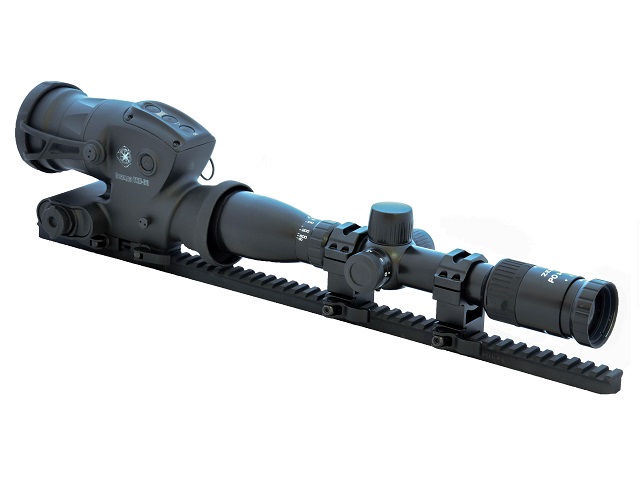

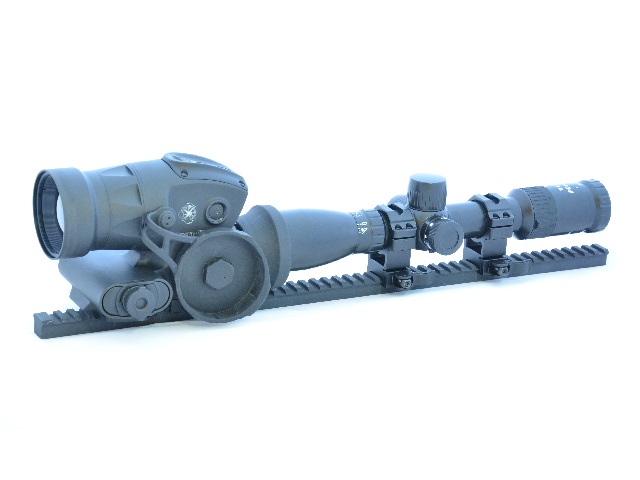

Насадка устанавливается на все типы нарезного и гладкоствольного стрелкового оружия. Прибор монтируется в линию перед штатной оптикой: дневными прицелами постоянной или переменной кратности, а также коллиматорами. Универсальная насадка также может использоваться как автономный прицел или ручной наблюдательный прибор. Модель демонстрирует полную устойчивость к воздействию крупнокалиберных ударных нагрузок, до .50 BMG включительно.
«Сканда ТНП 60» обеспечивает картинку повышенной чёткости даже при наблюдении за быстродвижущимися объектами на большой дистанции. Это способствует эффективному распознаванию цели, повышает безопасность стрелка и уровень гуманности охоты в целом.
Технические характеристики тепловизионной насадки «Сканда ТНП-60»
Функционал устройства предусматривает:
- наличие цифрового приближения 2х и 4х;
- автоподстройку оптимальной яркости;
- возможность видеосъёмки на внешнее устройство;
- выбор прицельной марки из предложенных 25 разновидностей.
Азотозаполненный корпус уровня защиты IP 67 исключает запотевание оптических элементов прибора. Благодаря высокой производительности, эксплуатационной надёжности и функционалу, тепловизионная насадка «ТНП-60» причисляется к лучшим образцам стрелкового оснащения.
Характеристики прибора
| Тип прибора | Насадка/Прицел/Монокуляр |
| Приёмник теплового излучения | Микроболометр |
| Спектральный диапазон работы | 7 — 14 мкм |
| Разрешение матрицы | 640*480 элементов |
| Размер пикселя матрицы | 17 мкм |
| Кадровая частота | 60 Hz (NTSC) / 50 Hz (PAL) |
| Коррекция неоднородности (NUC) | Автоматическая/ручная |
| Полярность отображения объектов | Тепло белым / чёрным |
| Яркость | 3 уровня/автоматическая/ручная |
| Температурная чувствительность (NETD) | <50 mK, при F’/d=1,0 |
| Цифровое приближение | 2х, 4х |
| Выходящий аналоговый видеосигнал | CCIR (PAL)/RS-170 (NTSC) |
| Дисплей | OLED 852×600 pixel |
| Время запуска в рабочий режим | <5 секунд |
| Возможность Видеозаписи | Да, на внешнее устройство видеозаписи. |
| Возможность Фотозаписи | Фото — из полученного видеоизображения |
| Диапазон рабочих температур | от -32°C до +60°C |
| Диапазон температур хранения | от -35°C до +75°C |
| Ударная нагрузка, тест | .375 H&H; .338 Lapua Magnum |
| Механическая вибрация, тест | Синусоидальная, 40 м / с ², 10 — 80 Гц |
| Прицельная марка | Электронная, 25 типов |
| Фокусное расстояние, f ‘ | 60 мм |
| Материал линз объектива | Германий, Высокопрочное углеродное покрытие на внешней поверхности |
| Видимое увеличение | 1х |
| Относительное отверстие | 1,25 |
| Угол обзора | 10,4°(гориз.) х 7,8°(верт.) |
| Удаление выходного зрачка | ∞ |
| Диоптрийная настройка видоискателя | отсутствует |
| Питание, непрерывное время работы при t= 25°С | АКБ 2 x 18650 3.7 V,> 6 часов |
| Дальность эффективной стрельбы по РФ | > 900 м |
| Дальность обнаружения по РФ | > 1580 м |
| Дальность обнаружения по автотехнике | > 4000 м |
| Шаг регулировки марки прицеливания | 28 мм/100 м |
| Тип крепления | Крепёжный механизм стандарта MIL1913. |
| Предназначен для крепления в положении «Прицел» на планке «Picatinny» (MIL-STD-1913 RAIL/STANAG 2324 RAIL) |
|
| Исполнение защиты прибора | IP 67, азотозаполненный |
| Размер (ВхШхД) без наглазника | 105 мм x 97 мм x 160 мм |
| Вес | 970 г |
