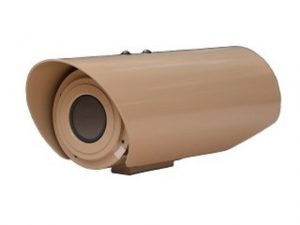

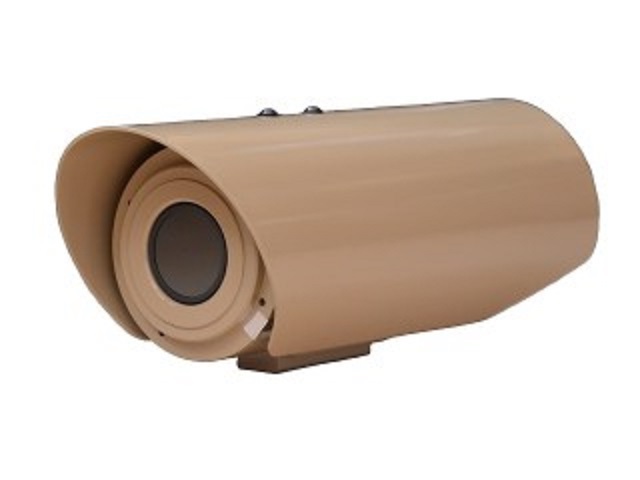

Тепловизионная камера «Skanda M/Сканда M»
Тепловизионный прибор наблюдения — камера серии «Сканда М» — разработана для интеграции в системах наблюдения, обнаружения и контроля в интересах безопасности периметров и важных объектов, спасательных и иных специальных задач. Камера применяется как средство неразрушающегося контроля круглосуточно, в сложных погодно-климатических условиях (сильный дождь, снегопад, густой туман, задымлённость, запылённость и полная темнота), в условиях суровых зим и обледенения.
Камеры соответствуют требованиям технических условий, ГОСТ Р 51558-2008 и ГОСТ 7845-92 и комплекта документации.
Комплект поставки прибора
В настоящей таблице приведён список изделий, поставляемых в комплекте с прибором. Комплектация может изменяться по согласованию с Покупателем.
| № | НАИМЕНОВАНИЕ ИЗДЕЛИЯ | КОЛИЧЕСТВО |
| 1. | Тепловизионный прибор наблюдения серии «Сканда М» | 1 |
| 2. | Ударопрочный кейс для транспортировки | 1 |
| 3. | Мягкая сумка/футляр/ для переноски | 1 |
| 4. | Чистящий карандаш для оптических линз и покрытий | 1 |
| 5. | Паспорт/формуляр/руководство пользователя | 1 |
| 6. | Интерфейсный кабель (видеовыход, вход питания, системный разъём для дистанционного управления) | 1 |
| 7. | CD с программным обеспечением | 1 |
Порядок включения
Прибор устанавливается на треногу или координатно-поворотный механизм (не входит в комплект поставки, поставляется опционально)
Подключение монитора или видеорегистратора с монитором (не входит в комплект поставки, поставляется опционально) осуществляется при помощи кабеля RCA или BNC к разъёму аналогового видеовыхода.
Подключение к компьютеру для дистанционного управления осуществляется посредством разъёмов TCP/IP, RS 232, RS 422, RS 485 или USB 2.0 (опция).
После включения устройства в течение 3-4 секунд проводится инициализация электронных компонентов устройства. После этого несколько раз срабатывает NUC. На экране монитора появляется изображение.
Прибор готов к работе. *
* Более подробно порядок включения и работы описан в инструкции к тепловизионной камере «Сканда М».
Технические характеристики тепловизионной камеры наблюдения «Сканда-М»
- Основные технические характеристики
| № | Характеристики | Значение | |
| 1. | Материал фотоприёмной матрицы | Микроболометр | |
| 2. | Спектральный диапазон | 7 — 14 мкм | |
| 3. | Разрешение, элементов | 384×288 | 640х480 |
| 4. | Кадровая частота | 30 Гц (NTSC) / 25 Гц (PAL) | |
| 5. | Размер пикселя матрицы | 25 мкм | 17 мкм |
| 6. | Коррекция неоднородности (NUC) | автоматическая/ручная | |
| 7. | Полярность отображения объектов | Тепло белым/Тепло чёрным | |
| 8. | Контраст/яркость | Автоматическая / Улучшенная обработка изображения | |
| 9. | Температурная чувствительность (NETD) | <50 мК | |
| 10. | Фокусное расстояние объектива, мм | 19, 25, 35, 60, 100 | |
| 11. | Угол обзора камеры, (° гориз. х ° верт.)Соответственно вышеуказанным объективам. | 28,4° х 21,5°; 21,7° х16,4°;15,6° х 11,8°;9,2° х 6,9°; 5,5° х 4,1° | |
| 12. | Варианты управления прибором | Изменение полярности изображения, NUC, ZOOM, Стоп-кадр, ROI | |
| 13. | Цифровое увеличение | х2, х4 | |
| 14. | Выходящий аналоговый видеосигнал | CCIR (PAL)/RS-170(NTSC) | |
| 15. | Выходящий цифровой видеосигнал (опция) | USB 2.0 | |
| 16. | Дистанционное управление | TCP/IP, RS 232, RS 422, RS 485 или USB 2.0 (опция) | |
| 17. | Потребляемая мощность | ≤ 5 W | |
| 18. | Рабочее напряжение | 12 ÷ 36 VDC, 9 ÷ 24 VAC | |
| 19. | Время запуска в рабочий режим | <5 секунд | |
| 20. | Диапазон рабочих температур | от -40°C до +60°C | |
| 21. | Диапазон температур хранения | от -50°C до +75°C | |
| 22. | Степень защиты | IP66 | |
| 23. | Габаритные размеры (ШхВхД) | От 95 мм х 97 мм х 240 мм | |
| 24. | Вес (с блендой) | От 1000 грамм | |
| Дистанции обнаружения и распознавания по РФ* | |||
| 25. | Дальность обнаружения (f=19 мм) | >350 м | >515 м |
| 26. | Дальность распознавания (f=19 мм) | >115 м | >169 м |
| 27. | Дальность обнаружения (f=25 мм) | >461 м | >678 м |
| 28. | Дальность распознавания (f=25 мм) | >153 м | >225 м |
| 29. | Дальность обнаружения (f=35 мм) | >645 м | >948 м |
| 30. | Дальность распознавания (f=35 мм) | >215 м | >316 м |
| 33. | Дальность обнаружения (f=60 мм) | >1106 м | >1625 м |
| 34. | Дальность распознавания (f=60 мм) | >370 м | >544 м |
| 35. | Дальность обнаружения (f=100 мм) | >1844 м | >2715 м |
| 36. | Дальность распознавания (f=100 мм) | >615 м | >905 м |
| * | Данные даны для 50% вероятности при разнице между фоном и целью в 2˚С |
Возможно изготовление неохлаждаемой тепловизионной камеры по техническому заданию потребителя.
Устройство создано как элемент современной комплексной системы антитеррора и безопасности важных объектов. В качестве преобразователей используются неохлаждаемые МБ фокальные матрицы формата 384х288 и 640х480 pixel. Прибороснащается различными объективами с фокусным расстоянием от 25 до 342 мм, в зависимости от целей и задач применения. Устанавливается на мачтах, с использованием автоматически управляемых шарнирно-поворотных платформ и на технике. Специально разработанный софт и различные типы сенсоров позволяют оперативно реагировать и автоматически изменять сектор обзора «Сканда M» в необходимом направлении, значительно увеличивая покрытие обнаружения.
Система предусматривает оперативную передачу данных с наблюдательных устройств в информационный центр, что особенно актуально для охраны важных объектов, в том числе обеспечение предупреждения и локализации угроз пожаров по периметру в лесистой местности. Камера может длительное время находится в безопасном «спящем» режиме, в том числе используя автономный источник питания (солнечные батареи). Прочность и герметичность антивандального корпуса, надежность механизма защиты позволяют эксплуатировать устройство в суровых климатических условиях от -40°C до +60°C, включая условия обледенения и водной среды.
Гарантийные обязательства
Научно-производственное объединение «Сканда Рус» предоставляет гарантию на соответствие качества тепловизионной камеры «Сканда М» требованиям технических условий при соблюдении покупателем условий и правил хранения, транспортировки и эксплуатации сроком действия на 24 месяца со дня продажи.
Ремонт тепловизионной камеры «Сканда М» производится БЕСПЛАТНО в течение всего гарантийного срока при условии соблюдения Покупателем всех правил эксплуатации, указанных в инструкции по эксплуатации.
Настоятельно рекомендуем тщательно изучить технические характеристики прибора и инструкцию по эксплуатации прибора перед его использованием.
